แม่เหล็กฝังในวัสดุเทียบกับวิธีการยึดแบบดั้งเดิม: วิธีใดดีกว่าสำหรับการผลิตคอนกรีตสำเร็จรูป?

ในการผลิตชิ้นส่วนคอนกรีตสำเร็จรูป (PC) การเลือกวิธีการยึดแม่พิมพ์ส่งผลโดยตรงต่อประสิทธิภาพการผลิต คุณภาพของผลิตภัณฑ์ และต้นทุนการดำเนินงาน วิธีการยึดเชิงกลแบบดั้งเดิม เช่น สกรูและน็อต ได้รับการใช้งานอย่างแพร่หลายมาเป็นเวลานาน อย่างไรก็ตาม ด้วยการพัฒนาของการก่อสร้างแบบอุตสาหกรรม ใส่แม่เหล็ก และ แม่เหล็กบานประตู วัสดุแม่เหล็กถาวรชนิดหายากที่มีความแข็งแรงสูงกำลังได้รับความนิยมในอุตสาหกรรมมากขึ้นเรื่อยๆ บทความนี้จะเปรียบเทียบวิธีการยึดทั้งสองแบบนี้ในหลายแง่มุม เพื่อช่วยให้คุณเลือกโซลูชันการผลิตที่เหมาะสมที่สุด

I. ระบบยึดด้วยแม่เหล็กฝังตัวและวิธีการยึดแบบดั้งเดิมคืออะไร?

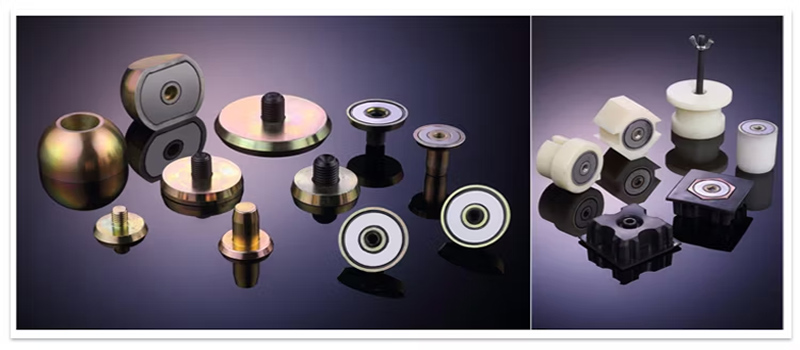

แม่เหล็กฝังตัวเป็นอุปกรณ์ยึดด้วยแม่เหล็กที่พัฒนาขึ้นโดยเฉพาะสำหรับการผลิตคอนกรีตสำเร็จรูป โดยส่วนใหญ่ใช้สำหรับยึดชิ้นส่วนฝังตัวต่างๆ เช่น กล่องรวมสายไฟ ท่อร้อยสายไฟ ปลอกยก และข้อต่อ

โครงสร้างหลัก

- วัสดุแม่เหล็กถาวร: ใช้แม่เหล็กนีโอไดเมียมเหล็กโบรอน (NdFeB) ประสิทธิภาพสูง สร้างแรงดึงดูดที่แข็งแกร่ง

- ตัวเรือนป้องกันทำจากยาง/ไนลอน: การผสมผสานที่เป็นเอกลักษณ์ระหว่างยางและแม่เหล็กช่วยให้สามารถสร้างรูปทรงได้เกือบทุกแบบ

- ระบบสวิตช์: แรงแม่เหล็กถูกควบคุมด้วยคันโยกหรือปุ่ม ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก

หลักการทำงาน: เมื่อแม่เหล็กทำงาน พื้นผิวดูดซับด้านล่างของแม่เหล็กจะยึดติดแน่นกับแม่พิมพ์เหล็กหรือแท่นผลิต ทำให้เกิดแรงดึงดูดที่แข็งแกร่ง (โดยทั่วไปมีแรงดึงดูดตั้งแต่ 20 กิโลกรัมถึง 2100 กิโลกรัม) หลังจากที่แรงแม่เหล็กถูกปิดใช้งานแล้ว ก็สามารถถอดออกได้ง่ายโดยไม่ทำให้แท่นเสียหาย

วิธีการยึดแบบดั้งเดิมส่วนใหญ่เกี่ยวข้องกับการยึดแม่พิมพ์ด้านข้างเข้ากับแท่นผลิตโดยใช้สลักเกลียว การเชื่อม หรือการเจาะและใส่ชิ้นส่วนฝัง การใช้สลักเกลียวต้องเจาะรูในแม่พิมพ์หรือฐานแม่พิมพ์ ในขณะที่การเชื่อมต้องใช้ความร้อน ซึ่งทั้งสองวิธีต้องใช้แรงงานคนจำนวนมาก ในโครงสร้างคอนกรีตเสริมเหล็กสำเร็จรูป ชิ้นส่วนฝังตัว (แผ่นเหล็กหรือเหล็กฉาก ฯลฯ) มักจะยึดติดกับส่วนประกอบคอนกรีตโดยใช้เหล็กยึด ขนาดของการเชื่อมและความยาวของเหล็กยึดต้องกำหนดตามแรงตามแนวแกนหรือแรงเฉือนที่ส่งผ่าน แม้ว่าการเชื่อมต่อด้วยสลักเกลียวและการเชื่อมจะให้การยึดที่เชื่อถือได้ แต่ขั้นตอนค่อนข้างซับซ้อนและต้องใช้ความเชี่ยวชาญทางเทคนิคในระดับหนึ่ง

II. สถานะปัจจุบันของวิธีการยึดแบบดั้งเดิม วิธีการยึดแบบดั้งเดิมส่วนใหญ่ประกอบด้วย:

III. การเปรียบเทียบประสิทธิภาพ: กล่องแม่เหล็กมีข้อดีที่โดดเด่น

ในสายการผลิตคอนกรีตสำเร็จรูป การประกอบและการถอดแม่พิมพ์มักเป็นขั้นตอนที่ใช้เวลานานที่สุด กล่องแม่เหล็กจึงมีข้อได้เปรียบอย่างมากในด้านนี้

จากข้อมูลการผลิตจริง โรงงานผลิตชิ้นส่วนแบบดั้งเดิมที่ใช้กรรมวิธีแบบเดิมในการผลิตชิ้นส่วนบนแท่นแม่พิมพ์ขนาด 6 เมตร × 4 เมตร ใช้เวลาประมาณ 1.5 ชั่วโมงในการประกอบชิ้นส่วนหนึ่งชิ้น ผลิตได้เพียงประมาณ 6.6 ชุดต่อวัน ในเวลา 10 ชั่วโมง โดยต้องใช้คนงาน 5 คน ในทางตรงกันข้าม โรงงานผลิตชิ้นส่วนอุตสาหกรรมอีกแห่งหนึ่งที่ใช้กล่องแม่เหล็กแบบติดตั้งอยู่กับที่ สามารถประกอบแท่นแม่พิมพ์ขนาด 9 เมตร × 3.5 เมตร ได้ในเวลาเพียง 12.5 นาที ผลิตได้ 48 ชุดต่อวัน โดยใช้คนงานเพียง 3 คน ข้อมูลเปรียบเทียบเพิ่มเติมแสดงให้เห็นว่า สายการประกอบที่ใช้กล่องแม่เหล็กแบบติดตั้งอยู่กับที่นั้นเร็วกว่าวิธีการแบบดั้งเดิมถึง 7.27 เท่า

โดยเฉพาะอย่างยิ่ง กล่องแม่เหล็กสามารถติดตั้งและถอดออกได้ภายในไม่กี่วินาที ช่วยลดเวลาในการปรับแต่งพื้นที่ทำงานจากหนึ่งชั่วโมงเหลือน้อยกว่าสิบนาที ระบบแม่แบบแม่เหล็กช่วยให้การติดตั้งทำได้ทันที ไม่จำเป็นต้องใช้สลักเกลียว การเชื่อม หรือการเสียเวลา ในทางตรงกันข้าม การติดตั้งแบบใช้สลักเกลียวแบบดั้งเดิมนั้นยาก ใช้เวลานาน และต้องใช้แรงงานมาก

IV. การปกป้องอุปกรณ์: การยึดตรึงแบบไม่ทำลายเทียบกับการทำให้เกิดความเสียหายถาวร

นี่คือความแตกต่างพื้นฐานที่สุดระหว่างสองวิธีนี้ในแง่ของการปกป้องอุปกรณ์

กล่องแม่เหล็กใช้แกนแม่เหล็กแรงสูงในการยึดและตรึงแม่พิมพ์เข้ากับแท่นวางแม่พิมพ์ โดยไม่จำเป็นต้องเจาะรูในแม่พิมพ์หรือแท่นวาง ซึ่งจะไม่ทำให้แม่พิมพ์หรือแท่นวางเสียหาย และช่วยยืดอายุการใช้งานของแท่นวางและแม่พิมพ์ได้อย่างมาก การดูดซับด้วยแม่เหล็กเป็นวิธีการยึดที่ไม่ทำลายพื้นผิว ซึ่งช่วยปกป้องความสมบูรณ์ของพื้นผิวโต๊ะทำงานเหล็กในขณะที่ช่วยให้ปรับแต่งได้อย่างรวดเร็ว

วิธีการแบบดั้งเดิมนั้นจำเป็นต้องเจาะรูในแม่พิมพ์หรือแท่น แล้วยึดด้วยสลักเกลียว ซึ่งทำให้เกิดความเสียหายถาวร เมื่อเวลาผ่านไป จะทำให้พื้นผิวของชิ้นส่วนไม่เรียบ ลดอายุการใช้งานของแม่พิมพ์และแท่น และเพิ่มต้นทุน การเจาะบ่อยครั้งยังทำให้แท่นทำงานค่อยๆ เสียความเรียบ ส่งผลต่อความแม่นยำและความเสถียรของการผลิตในขั้นตอนต่อไป

V. สถานการณ์การใช้งานที่แนะนำ

สถานการณ์ในการเลือกใช้แม่เหล็กฝังตัว:

- ✅ การผลิตแบบมาตรฐานขนาดใหญ่: ชิ้นส่วนที่ผลิตซ้ำๆ เช่น แผ่นผนัง แผ่นพื้น คาน และเสา

- ✅ สายการผลิตอัตโนมัติ: การทำงานด้วยแขนหุ่นยนต์และอุปกรณ์อัตโนมัติ

- ✅ การปรับแม่พิมพ์ความถี่สูง: สายการผลิตที่ต้องการเปลี่ยนขนาดแม่พิมพ์บ่อยครั้ง

- ✅ ข้อกำหนดความแม่นยำสูง: ชิ้นส่วนที่มีข้อกำหนดที่เข้มงวดสำหรับความแม่นยำในการกำหนดตำแหน่งชิ้นส่วนฝังตัว

- ✅ ความต้องการด้านการปกป้องแท่นทำงาน: โรงงานที่ต้องการยืดอายุการใช้งานของแท่นเหล็ก

สถานการณ์ที่วิธีการซ่อมแซมแบบดั้งเดิมยังคงใช้ได้ผล:

- ⚠️ โครงการขนาดเล็กและชั่วคราว: ปริมาณการผลิตต่ำ การใช้งานแม่พิมพ์ไม่บ่อยนัก

- ⚠️ ชิ้นส่วนรูปทรงพิเศษ: ชิ้นส่วนสั่งทำพิเศษที่มีรูปทรงไม่มาตรฐานหรือรูปทรงไม่สม่ำเสมอ

- ⚠️ ระบบแม่พิมพ์ไม้: แม่พิมพ์ที่ไม่ใช่เหล็กไม่สามารถยึดด้วยแม่เหล็กได้

- ⚠️ งบประมาณจำกัดมาก: เวิร์คช็อปขนาดเล็กที่ใช้เงินลงทุนเริ่มต้นน้อย

VI. แนวโน้มอุตสาหกรรมและข้อสรุป

จากสถานการณ์การพัฒนาอุตสาหกรรมในปัจจุบัน ระบบยึดด้วยแม่เหล็กแบบฝังตัวกำลังกลายเป็นทางเลือกที่ได้รับความนิยมมากขึ้นสำหรับโรงงานผลิตคอนกรีตสำเร็จรูปสมัยใหม่ ข้อดีหลักของระบบเหล่านี้ได้แก่:

1. การปฏิวัติประสิทธิภาพ: ลดเวลาในการติดตั้งแม่พิมพ์จากหลายนาทีเหลือเพียงไม่กี่วินาที

2. การประกันคุณภาพ: การดำเนินงานที่เป็นมาตรฐานช่วยลดข้อผิดพลาดจากมนุษย์และปรับปรุงความสม่ำเสมอของผลิตภัณฑ์

3. การเพิ่มประสิทธิภาพด้านต้นทุน: แม้ว่าการลงทุนเริ่มต้นจะสูงกว่า แต่ต้นทุนด้านแรงงานและการบำรุงรักษาในระยะยาวจะลดลงอย่างมาก

4. การปกป้องแท่น: คุณสมบัติที่ไม่ก่อให้เกิดความเสียหาย ช่วยยืดอายุการใช้งานของแท่นเหล็กราคาแพง

5. ความพร้อมด้านระบบอัตโนมัติ: วางรากฐานสำหรับอุตสาหกรรม 4.0 และการผลิตอัจฉริยะ

อย่างไรก็ตาม สิ่งสำคัญที่ควรทราบคือ ระบบแม่เหล็กไม่ใช่ทางออกสำหรับทุกปัญหา สำหรับการใช้งานเฉพาะทางบางอย่าง วิธีการแบบดั้งเดิมก็ยังมีคุณค่าอยู่ แนวทางปฏิบัติที่ดีที่สุดคือการผสมผสานรูปแบบต่างๆ ตามความต้องการในการผลิตที่เฉพาะเจาะจง กล่าวคือ ใช้ระบบยึดด้วยแม่เหล็กอย่างเต็มรูปแบบในสายการผลิตมาตรฐานที่มีปริมาณมาก ในขณะที่ยังคงรักษาความยืดหยุ่นของวิธีการแบบดั้งเดิมไว้ในโครงการพิเศษที่มีปริมาณน้อย
