พุกยกสำหรับคอนกรีตสำเร็จรูป

พุกยกสำหรับคอนกรีตสำเร็จรูป

ชิ้นส่วนคอนกรีตสำเร็จรูปกำลังกลายเป็นตัวเลือกหลักในการก่อสร้างสมัยใหม่ เนื่องจากมีข้อดีที่สำคัญ ได้แก่ ความเร็วในการก่อสร้าง คุณภาพที่สม่ำเสมอ และความเป็นมิตรต่อสิ่งแวดล้อมพร้อมประสิทธิภาพด้านพลังงาน ตลาดคอนกรีตสำเร็จรูปทั่วโลกคาดว่าจะเติบโตถึง 151.14 พันล้านดอลลาร์สหรัฐภายในปี 2025 และคาดว่าจะเกินกว่านั้น151.14 พันล้านภายในปี 2025 และคาดว่าจะเกิน...คาดการณ์ว่าจะมีปริมาณถึง 242.59 พันล้านดอลลาร์ภายในปี 2032 อย่างไรก็ตาม การยกชิ้นส่วนคอนกรีตหนักอย่างปลอดภัยในระหว่างการผลิต การขนส่ง และการติดตั้งในสถานที่ก่อสร้างยังคงเป็นข้อกังวลหลักของอุตสาหกรรม จุดยึดสำหรับยกชิ้นส่วนคอนกรีตสำเร็จรูปเป็นทางออกสำคัญสำหรับความท้าทายนี้

แตกต่างจากวิธีการก่อสร้างแบบดั้งเดิมที่หล่อในที่ การก่อสร้างสมัยใหม่พึ่งพาเทคโนโลยีคอนกรีตสำเร็จรูปมากขึ้นเรื่อยๆ ชิ้นส่วนต่างๆ เช่น แผ่นผนัง แผ่นพื้น คาน เสา และบันได จะถูกผลิตล่วงหน้าในโรงงานแล้วขนส่งไปยังสถานที่ก่อสร้างเพื่อประกอบ ในกระบวนการนี้ ห่วงยก (lifting eye anchors) มีบทบาทสำคัญอย่างยิ่ง โดยส่งผลโดยตรงต่อความปลอดภัยและประสิทธิภาพของการถอดแบบ การซ้อน และการติดตั้งขั้นสุดท้าย

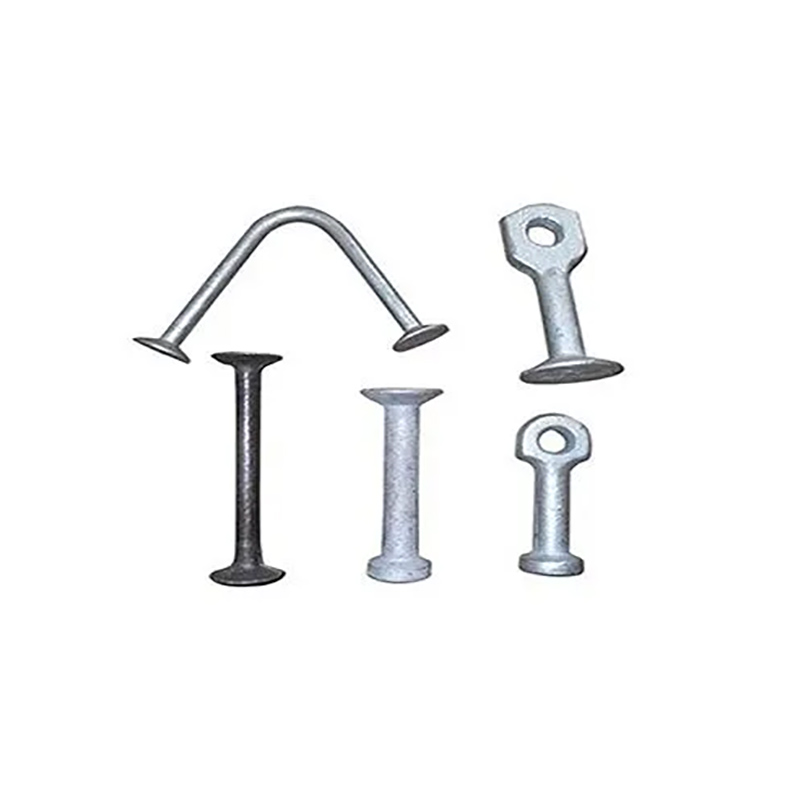

ประเภทหลักของจุดยึดสำหรับยกชิ้นส่วนคอนกรีตสำเร็จรูป

โดยพิจารณาจากการออกแบบโครงสร้างและสถานการณ์การใช้งาน ตัวยึดแบบห่วงยกที่ใช้กันทั่วไปสามารถแบ่งออกเป็นประเภทต่างๆ ดังต่อไปนี้:

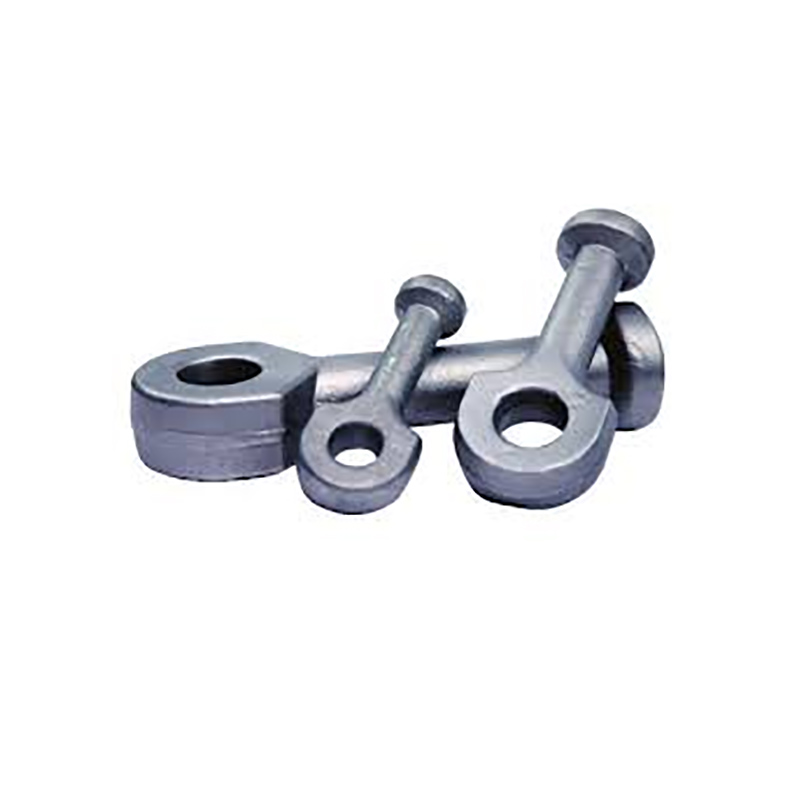

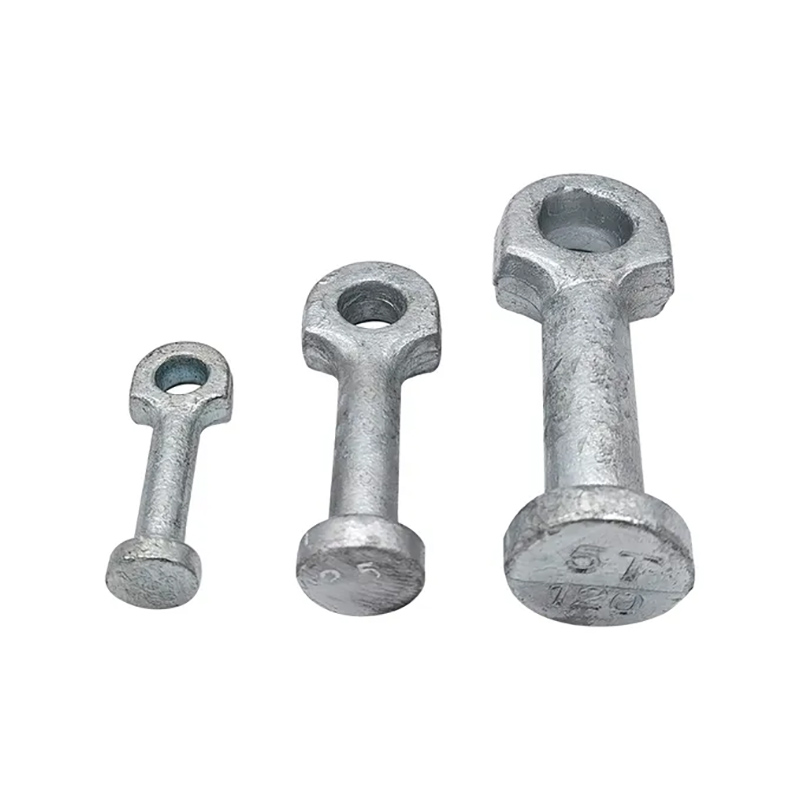

1. ตัวยึดยกหัวทรงกลม

พุกหัวทรงกลมเป็นหนึ่งในประเภทที่ใช้กันอย่างแพร่หลายที่สุด หัวทรงกลมที่เป็นเอกลักษณ์ช่วยให้สามารถยึดและปลดออกได้อย่างรวดเร็วด้วยแคลมป์ยกเฉพาะ พุกประเภทนี้รับน้ำหนักได้ตั้งแต่ 1.3 ตันถึง 45 ตัน ทำให้เหมาะสำหรับการยกชิ้นส่วนคอนกรีตสำเร็จรูปต่างๆ ได้อย่างปลอดภัย การออกแบบหัวทรงกลมยังช่วยให้พุกหมุนได้อย่างอิสระภายใต้น้ำหนัก ป้องกันการบิดหรือการเคลื่อนที่ระหว่างการยกได้อย่างมีประสิทธิภาพ

2. แผ่นยึดแบบแบน / สมอแบบกระจาย

สมอแบบแผ่นเรียบใช้โครงสร้างแผ่นเหล็กเรียบและได้รับการออกแบบมาโดยเฉพาะสำหรับชิ้นส่วนคอนกรีตสำเร็จรูปบางๆ ช่วยให้สามารถยกชิ้นส่วนที่หล่อในแนวนอนได้อย่างปลอดภัยโดยไม่ต้องใช้โต๊ะเอียง ระบบปลดเร็วช่วยให้สามารถปลดจากระยะไกลได้ ทำให้เหมาะอย่างยิ่งสำหรับการก่อสร้างอาคารสูง ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานและเพิ่มความปลอดภัยอย่างมาก

3. สมอเรือแบบสองหัว

พุกแบบหัวคู่เพิ่มจุดยึดที่สองให้กับระบบหัวทรงกลม โดยยึดติดภายในคอนกรีตผ่านปลายเหล็กเสริมแรง การออกแบบนี้ให้ความต้านทานแรงดึงและความเสถียรที่สูงกว่า ทำให้เหมาะสำหรับแผ่นผนังสำเร็จรูปขนาดใหญ่ เสา และส่วนประกอบโครงสร้างพื้นฐาน

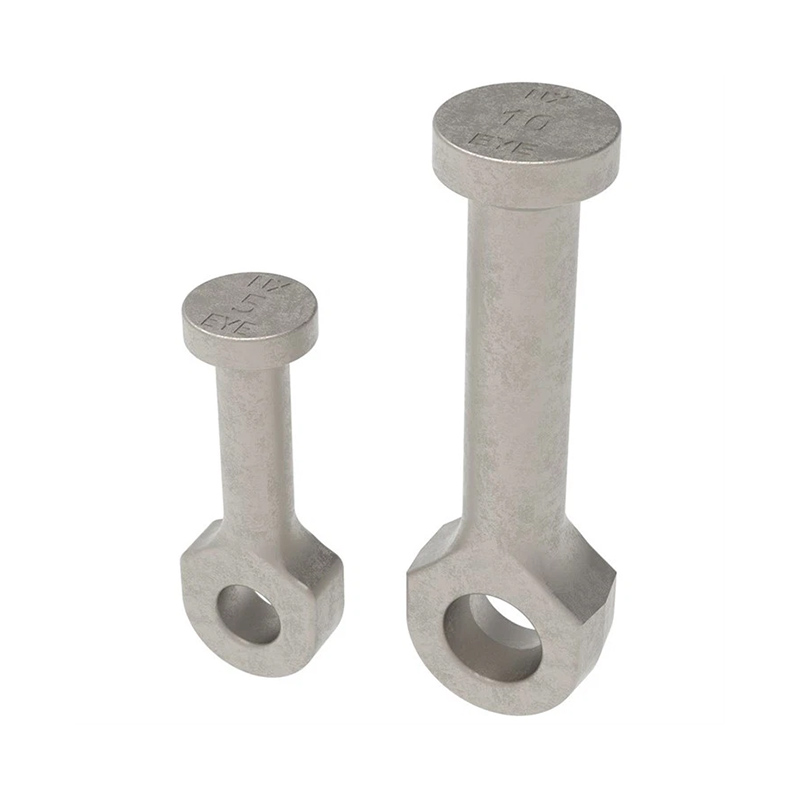

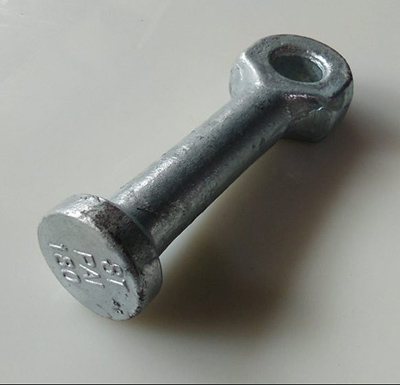

4. จุดยึดสำหรับยกของอเนกประสงค์

จุดยึดสำหรับงานยกทั่วไปไม่จำเป็นต้องใช้เครื่องมือยกพิเศษ และสามารถเชื่อมต่อโดยตรงโดยใช้ตะขอหรือห่วงมาตรฐานได้ ติดตั้งง่ายและประหยัดค่าใช้จ่าย จุดยึดเหล่านี้มาพร้อมกับปลั๊กปิดร่องโพลียูรีเทนที่สามารถนำกลับมาใช้ใหม่ได้ ซึ่งช่วยป้องกันการเกิด "รูทะลุ" บนพื้นผิวของชิ้นส่วนคอนกรีตสำเร็จรูปได้อย่างมีประสิทธิภาพ ช่วยรักษาความสมบูรณ์ของโครงสร้าง

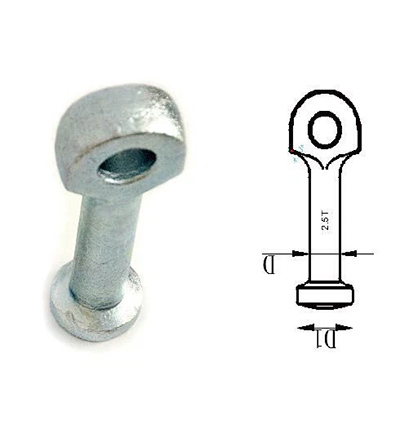

	รหัส	โหลดพิกัด	ขนาด (มม.)
		ตัน	D	D1	L	S
	LSC1004013	1.3	10	19	65	8
	LSC1004025	1.5	14	26	90	10
	LSC1004050	5	20	36	120	14
	LSC1004100	10	28	46	180	20
	LSC1004200	20	38	69	250	28

LSC รับผลิตตามข้อกำหนดเฉพาะของลูกค้าได้หลากหลายรูปแบบ

ข้อดีหลัก 5 ประการของจุดยึดสำหรับยกของที่ทำจากคอนกรีตสำเร็จรูป

✅ 1. ประสิทธิภาพด้านความปลอดภัยที่เหนือกว่า

ห่วงยกสำหรับยึดสิ่งของผลิตจากเหล็กอัลลอยด์ความแข็งแรงสูงขึ้นรูป และผ่านกระบวนการอบชุบความร้อนและการทดสอบสมรรถนะทางกลอย่างเข้มงวด เพื่อให้มั่นใจในความแข็งแรงของโครงสร้างแม้ภายใต้ภาระหนัก ผลิตภัณฑ์ทั้งหมดเป็นไปตามมาตรฐานสากล (เช่น EN 1992, AS 3850) และผ่านการรับรองวัสดุและการทดสอบความแข็งแรงในการแตกหัก บางรุ่นยังได้รับการรับรอง CE ซึ่งให้การปกป้องที่แข็งแกร่งสำหรับบุคลากรและอุปกรณ์ในสถานที่ก่อสร้าง

✅ 2. ประสิทธิภาพการยกสูงมาก

ยกตัวอย่างเช่น ระบบหัวทรงกลม การเกี่ยวแคลมป์ยกเข้ากับหัวยึดใช้เวลาเพียงไม่กี่วินาที ซึ่งช่วยลดเวลาในการขนถ่ายชิ้นส่วนได้อย่างมาก สำหรับโครงการที่ต้องมีการยกซ้ำๆ บ่อยครั้ง (เช่น ฐานการผลิตชิ้นส่วนคอนกรีตสำเร็จรูปขนาดใหญ่) ระบบเชื่อมต่อแบบรวดเร็วนี้สามารถปรับปรุงรอบเวลาการผลิตและลดต้นทุนแรงงานได้อย่างมาก

✅ 3. การหมุนและการปรับแต่งที่ยืดหยุ่น

การออกแบบจุดยึดสำหรับยกช่วยให้สามารถหมุน เอียง และพลิกกลับได้หลายทิศทางภายใต้น้ำหนักบรรทุก ซึ่งหมายความว่าชิ้นส่วนสำเร็จรูปสามารถปรับได้อย่างแม่นยำกลางอากาศ ทำให้การเคลื่อนไหวราบรื่นและควบคุมได้ ไม่ว่าจะเป็นการยกแผ่นผนังขึ้นลงในแนวดิ่งหรือการเคลื่อนย้ายแผ่นพื้นในแนวนอน ซึ่งช่วยหลีกเลี่ยงความเสียหายจากการชนได้อย่างมีประสิทธิภาพ

✅ 4. การใช้งานที่หลากหลาย

ตั้งแต่แผ่นผนังบ้านน้ำหนักเบาไปจนถึงชิ้นส่วนสะพานที่มีน้ำหนักหลายสิบตัน และจากชิ้นส่วนสี่เหลี่ยมมาตรฐานไปจนถึงหน่วยอาคารแบบโมดูลาร์ที่มีรูปทรงเรขาคณิตซับซ้อน ระบบจุดยึดสำหรับยกมีผลิตภัณฑ์ครบวงจรครอบคลุมทุกระดับน้ำหนักบรรทุก (0.7 ตัน ถึง 45 ตัน) ตอบสนองความต้องการในการยกคอนกรีตสำเร็จรูปเกือบทุกประเภท

✅ 5. เศรษฐกิจและความยั่งยืน

แม้ว่าระบบยึดห่วงยกคุณภาพสูงจะต้องการการลงทุนเริ่มต้นที่สูงกว่าโซลูชันการยกชั่วคราวเล็กน้อย แต่ความคุ้มค่าในระยะยาวนั้นมีนัยสำคัญ: อัตราความเสียหายของชิ้นส่วนต่ำกว่า ค่าใช้จ่ายในการแก้ไขงานลดลง ระยะเวลาการก่อสร้างสั้นลง และอุปกรณ์ยกสามารถนำกลับมาใช้ใหม่ได้ นอกจากนี้ ห่วงยึดที่ทำจากเหล็กชุบสังกะสีแบบจุ่มร้อนหรือสแตนเลสยังมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม ช่วยยืดอายุการใช้งานของผลิตภัณฑ์

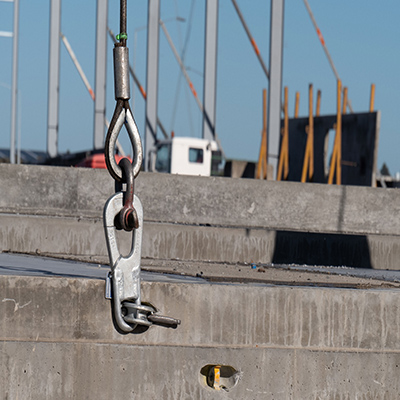

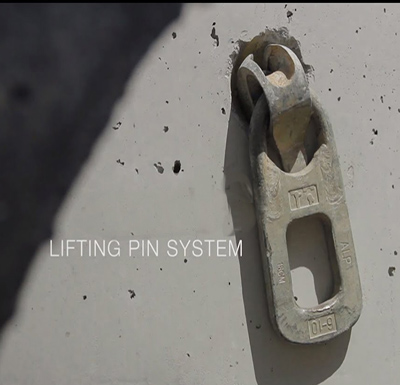

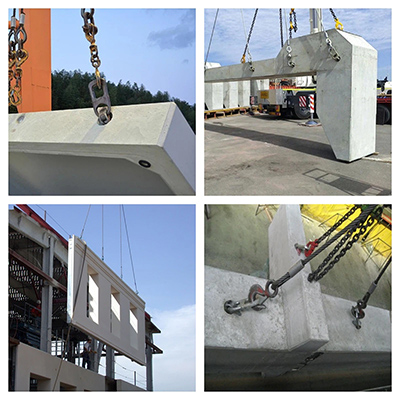

ตัวอย่างการใช้งานทั่วไป

วิธีการเลือกและใช้งานจุดยึดสำหรับยกชิ้นส่วนคอนกรีตสำเร็จรูปอย่างถูกต้อง

🔧 หลักเกณฑ์การคัดเลือก



1. กำหนดพิกัดรับน้ำหนัก – โดยพิจารณาจากน้ำหนักของชิ้นส่วน จุดศูนย์ถ่วง และวิธีการยก ให้เลือกจุดยึดที่มีพิกัดรับน้ำหนักใช้งานที่เหมาะสม และกำหนดค่าความปลอดภัยที่เพียงพอ

2. พิจารณาความแข็งแรงของคอนกรีต – ความสามารถในการรับน้ำหนักของพุกยึดมีความสัมพันธ์โดยตรงกับความแข็งแรงของคอนกรีต ในคอนกรีตที่มีความแข็งแรงต่ำ พุกยึดอาจไม่สามารถรับน้ำหนักได้ตามที่กำหนด

3. ประเมินสภาพแวดล้อม – สำหรับสภาพแวดล้อมทางทะเล พื้นที่อุตสาหกรรมเคมี หรือบริเวณที่มีความชื้นสูง ควรเลือกใช้สมอที่ทำจากสแตนเลสหรือชุบสังกะสีแบบจุ่มร้อน

4. เลือกใช้ระบบให้เหมาะสม – ตรวจสอบให้แน่ใจว่าตัวยึดเข้ากันได้ดีกับแคลมป์ยก ตัวขึ้นรูปร่อง และอุปกรณ์เสริมอื่นๆ หลีกเลี่ยงการใช้ระบบที่แตกต่างกันปะปนกัน

⚠️ ข้อกำหนดการติดตั้งและการใช้งาน

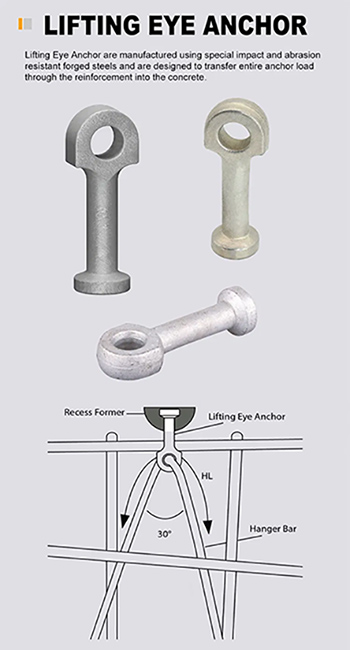

• การกำหนดตำแหน่งก่อนการฝัง – ยึดสมอให้แน่นในแม่พิมพ์ก่อนเทคอนกรีต เพื่อให้แน่ใจว่าความลึกและตำแหน่งของการฝังเป็นไปตามข้อกำหนดของการออกแบบ

• การรับน้ำหนักในแนวดิ่ง – ในระหว่างการยก ควรกระจายน้ำหนักไปตามแนวแกนของจุดยึดให้มากที่สุดเท่าที่จะเป็นไปได้ เพื่อหลีกเลี่ยงแรงเฉือนที่มากเกินไป

• การตรวจสอบอย่างสม่ำเสมอ – ตรวจสอบจุดยึดที่ใช้งานบ่อยหรือสัมผัสกับสภาพแวดล้อมที่รุนแรงอย่างน้อยปีละครั้ง เปลี่ยนชิ้นส่วนที่สึกหรอ เป็นสนิม หรือแตกหักโดยทันที

• ใช้อุปกรณ์เสริมที่ได้รับการรับรอง – ใช้เฉพาะแคลมป์ยกที่ได้รับการรับรองและตรงกับพิกัดรับน้ำหนักของจุดยึดเท่านั้น ห้ามรับน้ำหนักเกินโดยเด็ดขาด

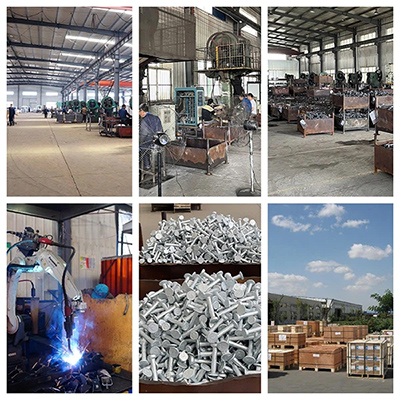

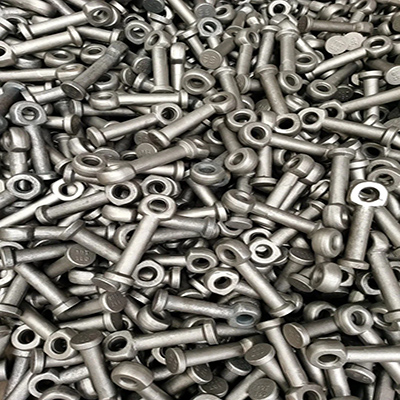

โรงงานผลิตสมอสำหรับยก:

เหตุใดจึงควรเลือกใช้จุดยึดแบบห่วงยกของเรา?

1. มุ่งเน้นการผลิตวัสดุก่อสร้างมานานกว่า 10 ปี

2. ผลิตภัณฑ์ของ LSC ได้รับการปรับปรุงในระหว่างกระบวนการผลิตโดยการตรวจสอบคุณภาพและควบคุมคุณภาพของโรงงาน หากจำเป็น สามารถจัดส่งใบรับรองสำหรับการทดสอบย้อนหลังได้ในทุกคำสั่งซื้อ

3. ความสามารถในการผลิตแบบ OEM/ODM: ประสบการณ์มากกว่า 10 ปี

4. ติดตั้งง่ายด้วยสมมาตรการหมุนที่ได้รับการปรับให้เหมาะสมสำหรับการป้อนสลักเกลียวอัตโนมัติ

5. ติดตั้งอุปกรณ์ยกเข้ากับจุดยึดอย่างรวดเร็ว

6. อุปกรณ์ยกที่แข็งแรงทนทาน

7. โรงงานของเรามุ่งเน้นลูกค้าในการบริหารจัดการกระบวนการ โดยให้ความสำคัญกับการควบคุมกระบวนการ การบริหารจัดการต้นทุนด้านคุณภาพ และการลดของเสีย นอกจากนี้ เรายังใช้การวางแผนคุณภาพผลิตภัณฑ์ขั้นสูง (PAPP) การวิเคราะห์โหมดความล้มเหลวและผลกระทบที่อาจเกิดขึ้น (FMEA) การควบคุมกระบวนการทางสถิติ (SPEC) กระบวนการอนุมัติชิ้นส่วนการผลิต (PPAP) และวิธีการวิเคราะห์ระบบการวัด (MAS) เพื่อป้องกันการเกิดข้อบกพร่อง
