ในอุตสาหกรรมก่อสร้างสมัยใหม่ เทคโนโลยีอาคารสำเร็จรูปกำลังเปลี่ยนแปลงวิธีการก่อสร้างแบบดั้งเดิม ด้วยข้อได้เปรียบด้านประสิทธิภาพสูง เป็นมิตรต่อสิ่งแวดล้อม และคุณภาพที่ควบคุมได้ ความสำคัญของระบบยกและยึด ซึ่งเป็นส่วนประกอบหลักที่เชื่อมต่อส่วนประกอบต่างๆ เข้ากับอุปกรณ์ยกนั้นเห็นได้ชัดเจน ไม่ใช่แค่เพียงตัวเชื่อมต่อธรรมดาๆ เท่านั้น แต่ยังรับประกันความปลอดภัยของส่วนประกอบทั้งหมดขณะรับน้ำหนักอีกด้วย

ความหมายและหน้าที่ของ ยกสมอ

พุกยก (Lift Anchor) คือพุกกลไกที่ฝังไว้ภายในโครงสร้างคอนกรีต ออกแบบมาเพื่อการยกโดยเฉพาะ พุกนี้ทำงานร่วมกับอุปกรณ์ยก (คลัตช์ ห่วง ห่วงคลัตช์ ฯลฯ) เพื่อสร้างจุดยกชั่วคราวที่ถอดออกได้ หน้าที่หลักของพุกประกอบด้วย:

ถ่ายโอนแรงยกไปยังโครงสร้างคอนกรีตอย่างปลอดภัย

ป้องกันความเสียหายเฉพาะที่ เช่น การแตกและการบิ่นของขอบระหว่างการยก

ช่วยให้สามารถเกี่ยวและถอดออกได้อย่างรวดเร็ว เพิ่มประสิทธิภาพการทำงานของเครนหอคอยหรือเครนเคลื่อนที่

ตอบสนองความต้องการด้านการโหลดที่ซับซ้อนของการพลิกกลับหลายครั้ง (การถอดแบบ การพลิกกลับ และการเปลี่ยนตำแหน่งในสถานที่)

ระบบยึดยกทั่วไปโดยทั่วไปประกอบด้วยสามส่วน:

แกนยึด: ส่วนที่ฝังอยู่ในคอนกรีต โดยทั่วไปจะมีตะขอ เกลียว หรือรูปร่างหางพิเศษ (เช่น รูปร่างเป็นคลื่น) เพื่อให้ยึดเกาะกับคอนกรีตได้สูงสุดและป้องกันการดึงออก

ส่วนที่เปิดเผย: โครงสร้างที่ใช้ในการเชื่อมต่ออุปกรณ์ยก ซึ่งอาจเป็นตา รูเกลียว หรือหัวลูกบอล

อุปกรณ์ยก: ส่วนประกอบที่ใช้กับสมอยก เช่น ห่วงคล้อง หรือสายสลิงพิเศษ ที่เชื่อมระหว่างตะขอเครนและสมอ

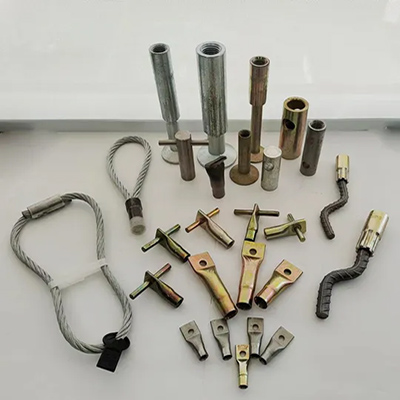

ต่อไปนี้คือประเภทและคุณลักษณะของสมอยกทั่วไปที่ใช้ในส่วนประกอบคอนกรีตสำเร็จรูป

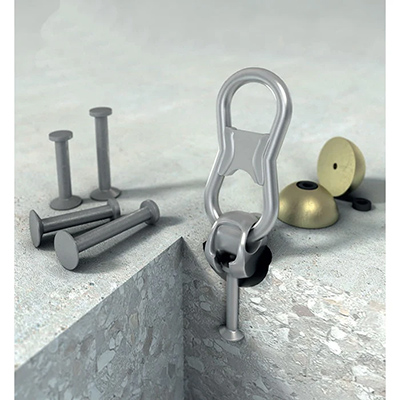

1. สมอหัวทรงกลม

โครงสร้าง: เหล็กกลมมีหัวทรงกลมที่ตีขึ้นที่ปลายด้านหนึ่งและมีขายึดหรือแกนตรงที่อีกด้านหนึ่ง ใช้ร่วมกับคลัตช์ยก

ข้อดี:

การหมุนและการแกว่ง 360° เพื่อรองรับแรงตึงแนวทแยง

ความลึกการฝังหัวยึดขนาดเล็ก เหมาะสำหรับแผงผนังบาง

ระบบล็อคคลัตช์อัตโนมัติ ติดตั้งและถอดออกได้ภายในไม่กี่วินาที

ช่วงรับน้ำหนัก: 1.3–32 ตัน

การใช้งาน: ส่วนประกอบทั่วไป เช่น บันได แผงผนังภายนอก เสา และคาน เหมาะอย่างยิ่งสำหรับแรงดึงแนวทแยงหรือการใช้งานแบบเอียง

2. ซ็อกเก็ตเกลียว/ฐานยึด

โครงสร้าง: ซ็อกเก็ตผนังหนาพร้อมขายึดด้านล่าง (หรือหางลูกฟูก) มีเกลียวภายในสำหรับการเชื่อมต่อสลักเกลียว

ข้อดี:

จุดยกอยู่ชิดกับพื้นคอนกรีต ทำให้ดูสะอาดตา

สามารถเปลี่ยนน็อตได้และนำกลับมาใช้ซ้ำได้หลายครั้ง

สมบัติการรับแรงเฉือนและแรงดึงที่สมดุล ช่วงการรับน้ำหนัก: 0.5–20 ตัน

การใช้งาน: ส่วนประกอบที่ต้องการความสวยงามเป็นพิเศษ เช่น ผนังภายนอกคอนกรีตเปลือย แผงตกแต่ง และหลังคาแกลเลอรีท่อ

3. สมอหัวคู่

โครงสร้าง: แกนยึดเดี่ยวที่มีปลายที่ปลอมแปลงและติดตั้งคลัตช์สองจุด

ข้อดี: การใช้โหลดสองจุด การเบี่ยงเบนออกจากระนาบน้อยที่สุด และการพลิกคว่ำที่ราบรื่นยิ่งขึ้น

การใช้งาน: การกลิ้งส่วนประกอบที่เพรียวบาง เช่น แผ่นพื้นขนาดใหญ่และพื้นสะพานกลวง

4. สเปรดแองเคอร์

โครงสร้าง: ปลายด้านล่างของแกนยึดจะแผ่ออกเป็นรูป "หางแฉก" หรือ "หางปลา"

ข้อดี: กระจายน้ำหนักได้ดี ลดความเสี่ยงการแตกที่ขอบผนังบาง

การใช้งาน: แผ่นบันได ราวระเบียง และกระเบื้องตกแต่งสำเร็จรูปที่มีความหนาไม่เกิน 80 มม.

5. สมอหางคลื่น

โครงสร้าง: หางสมอถูกดัดเป็นรูปทรง "คลื่น" หลายส่วน ช่วยเพิ่มความยาวของการยึด ข้อดี: ให้แรงดึงสูงโดยไม่ต้องใช้สมอเพิ่มเติม เหมาะสำหรับคอนกรีตระยะเริ่มต้นที่มีกำลังต่ำ

การใช้งาน: ส่วนประกอบที่ต้องถอดแม่พิมพ์ออกอย่างรวดเร็ว เช่น ทางเดินท่อ ท่อระบายน้ำกล่อง และคานผนังบาง

6. ดิสก์แองเคอร์ (ดิสก์ QuikLift®)

โครงสร้าง: แกนสั้น + แผ่นเส้นผ่านศูนย์กลางใหญ่ ใช้สำหรับแผงด้านนอกของผนังฉนวนแบบแซนด์วิช

ข้อดี: การยกแบบจุดเดียวโดยไม่ต้องทะลุชั้นฉนวน ดิสก์ช่วยให้มีพื้นผิวรับน้ำหนักขนาดใหญ่

การใช้งาน: ยกแผงด้านนอกของผนังฉนวนแซนวิชสำเร็จรูปเพื่อหลีกเลี่ยงการเชื่อมความเย็น

7. หมุดยึด

โครงสร้าง: หมุดกลมธรรมดา + หัวอะแดปเตอร์แบบถอดได้ที่มีรูเรียว

ข้อดี: ต้นทุนต่ำ หัวอะแดปเตอร์สามารถนำไปรีไซเคิลได้ หลังจากถอดออกแล้วจะเหลือเพียงรูเรียวเล็กๆ เท่านั้น ทำให้ซ่อมแซมได้ง่าย

การใช้งาน: ส่วนประกอบที่มีภาระต่ำถึงปานกลาง เช่น ท่อ ท่อระบายน้ำกล่อง และขอบถนน

การเลือกและการใช้สมอยกไม่ใช่เรื่องไร้เหตุผลและต้องพิจารณาสิ่งต่อไปนี้:

ภาระงาน: น้ำหนักของส่วนประกอบที่ต้องการยก

ปัจจัยไดนามิก: ผลกระทบของภาระไดนามิกที่เกิดจากการเริ่มและหยุดกะทันหันระหว่างการยก โดยทั่วไปปัจจัยนี้จะคูณด้วยปัจจัยความปลอดภัย (เช่น 1.5 ขึ้นไป) โดยพิจารณาจากภาระคงที่

ความแข็งแรงของคอนกรีต: โดยทั่วไปแล้ว ความแข็งแรงของคอนกรีตจะต่ำในระหว่างการถอดแบบ และจำเป็นต้องแน่ใจว่าคอนกรีตมีความแข็งแรงเพียงพอที่จะทนต่อแรงยก

มุมยก: มุมระหว่างสลิงจะเพิ่มน้ำหนักบรรทุกจริงบนแกนยึดอย่างมีนัยสำคัญ โดยมุม 60 องศาเป็นมุมทั่วไปและแนะนำ

ปัจจัยด้านความปลอดภัย: ตัวล็อกยกได้รับการออกแบบด้วยปัจจัยด้านความปลอดภัยที่สูง (โดยทั่วไป ≥3 สำหรับวัสดุนั้นเองและ ≥2.5 สำหรับความล้มเหลวของกรวยคอนกรีต) เพื่อให้มั่นใจถึงการยกที่ปลอดภัยและเชื่อถือได้

รูปร่างของส่วนประกอบและจุดศูนย์ถ่วง: จะต้องคำนวณจำนวนและตำแหน่งของจุดยึดเพื่อให้แน่ใจว่ามีการยกที่สมดุล
