ด้วยวิวัฒนาการของการก่อสร้างสมัยใหม่ ชิ้นส่วนคอนกรีตสำเร็จรูปจึงมีบทบาทสำคัญมากขึ้นเรื่อยๆ เทคโนโลยีการยึดตรึงภายในชิ้นส่วนเหล่านี้ถือเป็นรากฐานสำคัญในการรับประกันความมั่นคงและความปลอดภัยโดยรวมของโครงสร้าง

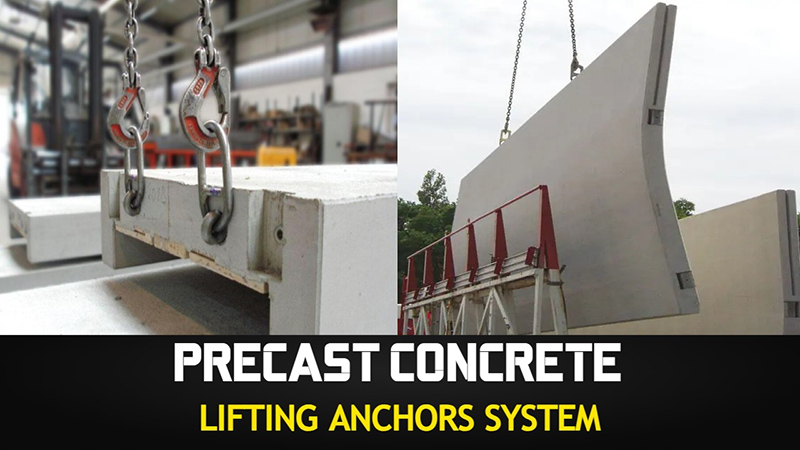

ชิ้นส่วนสำเร็จรูปเป็นส่วนประกอบอาคารที่ผลิตจากโรงงานและนำไปติดตั้งในสถานที่ก่อสร้าง เพื่อให้ได้การเชื่อมต่อที่แข็งแรงและเชื่อถือได้ ทั้งระหว่างชิ้นส่วนสำเร็จรูปด้วยกันเองและกับโครงสร้างที่หล่อในที่ ระบบยึดตรึงแบบพิเศษจึงมีความสำคัญอย่างยิ่ง บทความนี้จะตรวจสอบหลักการทำงาน สถานการณ์การใช้งาน และเกณฑ์การเลือกใช้ระบบยึดตรึงแบบพิเศษ จุดยึดสำหรับยก ในการก่อสร้างแบบสำเร็จรูป

วิธีการทำงาน: กลไกการถ่ายโอนน้ำหนัก

จุดยึดสำหรับยกเป็นอุปกรณ์เชื่อมต่อเชิงกลที่ฝังอยู่ภายใน ซึ่งสร้างเส้นทางรับน้ำหนักที่กำหนดไว้จากชิ้นส่วนคอนกรีตไปยังเครน ในระหว่างการเทคอนกรีต จุดยึด—โดยทั่วไปทำจากเหล็กกล้าคาร์บอนหรือเหล็กกล้าไร้สนิมที่มีความแข็งแรงสูง—จะถูกวางไว้ภายในแบบหล่อและหุ้มด้วยคอนกรีต เมื่อคอนกรีตแข็งตัว มันจะสร้างการเชื่อมต่อเชิงกลที่แข็งแรงกับรูปทรงเรขาคณิตที่ออกแบบมาของจุดยึด

การถ่ายโอนน้ำหนักเกิดขึ้นในสามขั้นตอนที่แตกต่างกัน:

1. การยึดโดยตรง: หัวยึด—ไม่ว่าจะเป็นทรงกลม รูปตา หรือแบบเกลียว—จะเกี่ยวเข้ากับคลัตช์ยกหรือขอเกี่ยว และรับแรงดึงโดยตรง

2. การส่งแรง: แรงนี้จะถูกส่งผ่านไปตามก้านของสมอจนถึงปลายที่ฝังอยู่ในดิน

3. การกระจายแรง: สิ่งสำคัญคือ ฐานที่กว้างขึ้นหรือครีบขยายของตัวยึดจะถ่ายโอนแรงไปยังคอนกรีตโดยรอบ ซึ่งเกิดขึ้นเป็นหลักผ่านแรงกดและการก่อตัวของกรวยเฉือนคอนกรีต มากกว่าที่จะอาศัยแรงเสียดทานเพียงอย่างเดียว

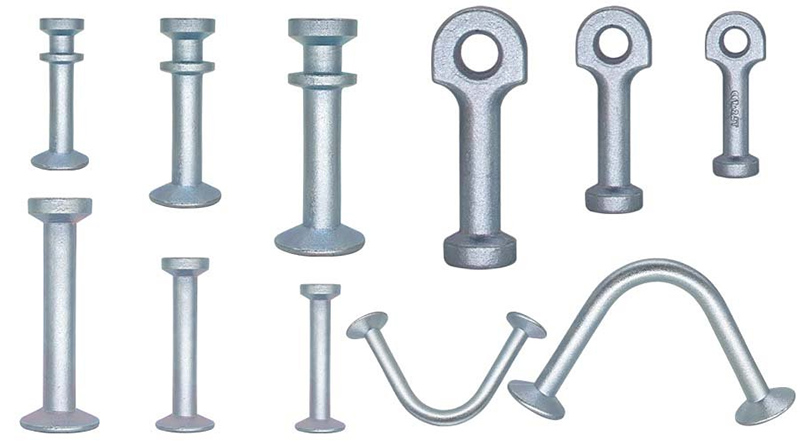

ประเภทของสมอเรือและการใช้งาน

ขึ้นอยู่กับส่วนประกอบและข้อกำหนดในการยก ตัวยึดมีให้เลือกหลายรูปแบบ:

- เม็ดมีดเกลียว: เหมาะสำหรับชิ้นส่วนที่บางกว่า ติดตั้งง่าย

-ห่วง/วงแหวนสำหรับยก: ให้ความยืดหยุ่นในการปรับมุมได้หลากหลาย และพบได้ทั่วไปในแผงผนัง

-ตัวยึดแผ่น: ช่วยให้การกระจายน้ำหนักมีความเสถียรสำหรับคานและเสาขนาดใหญ่ ป้องกันการเกิดความเค้นกระจุกตัว

แต่ละแบบได้รับการออกแบบอย่างแม่นยำเพื่อให้มั่นใจได้ว่าแรงเค้นในคอนกรีตจะอยู่ในช่วงที่ปลอดภัยระหว่างการยก

สถานการณ์การใช้งานหลักและคู่มือการเลือก

การเลือกใช้จุดยึดขึ้นอยู่กับประเภท น้ำหนัก รูปร่าง จุดศูนย์ถ่วง และกระบวนการผลิตของชิ้นส่วน อย่างไรก็ตาม การใช้งานที่ไม่ถูกต้องยังคงเป็นสาเหตุหลักของความล้มเหลว ข้อผิดพลาดที่พบบ่อย ได้แก่:

- การเลือกประเภทที่ไม่ถูกต้อง: การใช้พุกที่ออกแบบมาสำหรับส่วนหนาในแผ่นบาง หรือสำหรับการยกขอบ/มุม อาจทำให้เกิดความเสียหายได้

- ความไม่เข้ากันของอุปกรณ์: การใช้คลัตช์ยกที่ไม่เข้ากันอย่างสมบูรณ์กับหัวยึดจะทำให้การทำงานไม่สมบูรณ์และกระจายแรงไม่สม่ำเสมอ

- การยกก่อนกำหนด: การยกของก่อนที่คอนกรีตจะมีความแข็งแรงตามที่กำหนดนั้นเป็นอันตราย การบ่มที่ไม่สม่ำเสมอภายใต้กำหนดเวลาที่จำกัดอาจทำให้คอนกรีตรอบ ๆ จุดยึดอ่อนแอเกินไป ส่งผลให้เกิดความเสียหายก่อนที่เหล็กจะรับน้ำหนักได้ตามกำหนด

- การติดตั้งที่ไม่เหมาะสม: การติดตั้งพุกใกล้ขอบมากเกินไป ฝังลึกไม่เพียงพอ หรือในคอนกรีตที่อัดแน่นไม่ดี จะทำให้เกิดจุดรวมความเค้น ส่งผลให้คอนกรีตกลายเป็นจุดอ่อน

หลักการออกแบบและความปลอดภัยขั้นพื้นฐาน

1. การออกแบบโดยคำนึงถึงปัจจัยต่างๆ: วิศวกรโครงสร้างต้องคำนวณปริมาณ ขนาด และตำแหน่งของจุดยึด โดยพิจารณาจากน้ำหนักของชิ้นส่วน ปัจจัยไดนามิก (โดยทั่วไปคือ 1.5) ความแข็งแรงของคอนกรีต และมุมยก

2. จุดศูนย์ถ่วง: จุดยกต้องจัดวางให้เส้นเชื่อมต่อผ่านหรืออยู่เหนือจุดศูนย์ถ่วงของชิ้นส่วน เพื่อให้มั่นใจได้ว่าการยกมีความมั่นคงและสมดุล

3. การป้องกันการแตกร้าวเป็นรูปกรวย: รูปแบบการแตกร้าวหลักคือการแตกร้าวของคอนกรีตเป็นรูปกรวยรอบจุดยึด จำเป็นต้องเว้นระยะห่างที่เหมาะสมระหว่างจุดยึดและระยะห่างจากขอบเพื่อป้องกันไม่ให้กรวยเหล่านี้ตัดกันหรือแตกทะลุพื้นผิว

4. มุมยกที่ปลอดภัย: เมื่อใช้สลิง ต้องพิจารณามุมในแนวนอน มุมที่แคบเกินไปจะเพิ่มแรงกระทำต่อจุดยึดอย่างมาก มุมที่ต่ำกว่า 45 องศาเป็นสิ่งต้องห้ามอย่างเด็ดขาด

5. การรับประกันคุณภาพ: ต้องใช้เฉพาะพุกยึดที่มีความแข็งแรงสูงและได้รับการรับรองตามมาตรฐานที่เกี่ยวข้อง (เช่น GB/T 37610) เท่านั้น การใช้พุกยึดชั่วคราวจากเหล็กเส้นดัดงอเป็นสิ่งที่ยอมรับไม่ได้
