ในปัจจุบัน การก่อสร้างเชิงอุตสาหกรรมและโครงการโครงสร้างพื้นฐานขนาดใหญ่กำลังพัฒนาอย่างรวดเร็ว การใช้ชิ้นส่วนคอนกรีตสำเร็จรูปที่มีน้ำหนักมาก (เช่น แผ่นพื้นคอนกรีตอัดแรงรูปตัวทีคู่ คานช่วงกว้างพิเศษ แผงผนังขนาดยักษ์ และโมดูลพลังงานนิวเคลียร์) กลายเป็นเรื่องปกติไปแล้ว ซึ่งทำให้ประสิทธิภาพการก่อสร้างเพิ่มขึ้นอย่างก้าวกระโดดและสามารถควบคุมคุณภาพโครงการได้ในระดับสูง อย่างไรก็ตาม การเคลื่อนย้ายของชิ้นส่วนขนาดยักษ์เหล่านี้ทุกครั้ง โดยเฉพาะอย่างยิ่งในระหว่างการยก ล้วนส่งผลกระทบต่อความปลอดภัยของโครงการทั้งหมด

ระบบการยกและยึด ถือเป็นจุดเชื่อมต่อที่สำคัญที่สุดในห่วงโซ่ความปลอดภัยนี้ การเลือกที่ไม่เหมาะสมอาจนำไปสู่ความเสียหายของส่วนประกอบและความล่าช้าของโครงการ หรือแม้แต่อุบัติเหตุร้ายแรง ดังนั้น เมื่อต้องเผชิญกับผลิตภัณฑ์ยึดที่หลากหลายและหลากหลายในท้องตลาด รวมถึงสภาพการทำงานที่ซับซ้อน เราจะเลือกอย่างชาญฉลาด ปลอดภัย และประหยัดได้อย่างไร

ก่อนตัดสินใจเลือก เราต้องเป็นผู้ที่รู้จักส่วนประกอบนั้นๆ ดีที่สุด ข้อมูลสำคัญประกอบด้วย:

1. น้ำหนักส่วนประกอบและจุดศูนย์ถ่วง: นี่เป็นข้อมูลที่สำคัญที่สุด ไม่เพียงแต่ต้องทราบน้ำหนักรวมเท่านั้น แต่ตำแหน่งของจุดศูนย์ถ่วงก็ต้องถูกกำหนดอย่างชัดเจนผ่านแบบร่างการออกแบบ เพื่อให้มั่นใจว่าแรงดึงจะสมดุลระหว่างการยกและป้องกันการพลิกคว่ำ

2. ความแข็งแรงของคอนกรีต: ความสามารถในการรับน้ำหนักของระบบยึดมีความสัมพันธ์โดยตรงกับความแข็งแรงของคอนกรีต ความแข็งแรงเริ่มต้น (ความแข็งแรงขณะปลดปล่อย) และความแข็งแรงตามการออกแบบของส่วนประกอบ ณ เวลายกต้องได้รับการกำหนดไว้อย่างชัดเจน

3. ขนาดและรูปร่างของส่วนประกอบ: เป็นคานเรียว แผ่นกว้าง หรือส่วนประกอบที่มีรูปร่างไม่สม่ำเสมอ? ปัจจัยเหล่านี้กำหนดความเป็นไปได้และจำนวนจุดยก

4. การกระจายตัวของเหล็กเสริม: ตัวยึดต้องอยู่ร่วมกันอย่างกลมกลืนกับตาข่ายเหล็กเสริมภายในของส่วนประกอบ เพื่อหลีกเลี่ยงความขัดแย้ง แบบแปลนโครงสร้างเหล็กเสริมโดยละเอียดจึงเป็นสิ่งสำคัญ

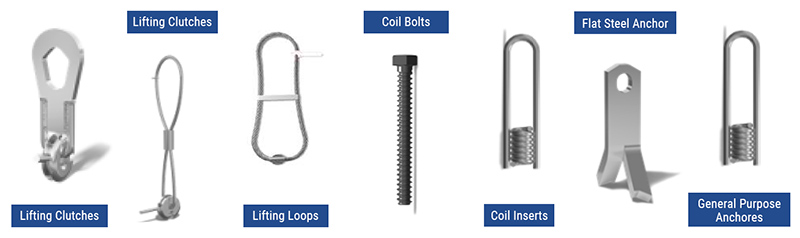

วิธีการยกและยึดทั่วไปมีดังต่อไปนี้:

(ฉัน) การยึดด้วยชิ้นส่วนฝังตัว

ชิ้นส่วนฝังตัวเป็นหนึ่งในวิธีการยึดที่ใช้กันทั่วไปในการยกชิ้นส่วนสำเร็จรูป คุณสมบัติของวัสดุและการคำนวณโครงสร้างชิ้นส่วนฝังตัวควรเป็นไปตามข้อกำหนดของมาตรฐานแห่งชาติปัจจุบัน ในระหว่างการผลิตชิ้นส่วนสำเร็จรูป ควรฝังสมอให้ถูกต้องตามข้อกำหนดการออกแบบ เพื่อให้แน่ใจว่าตำแหน่งและปริมาณของสมอตรงกับความต้องการในการยก ความสามารถในการรับน้ำหนักของชิ้นส่วนฝังตัวต้องได้รับการคำนวณอย่างเคร่งครัดเพื่อให้สอดคล้องกับข้อกำหนดด้านแรงดึงภายใต้สภาวะการทำงานต่างๆ ระหว่างการยก ตัวอย่างเช่น เมื่อติดตั้งเครนทาวเวอร์ เสาค้ำยันชั่วคราว และอุปกรณ์อื่นๆ เข้ากับชิ้นส่วนสำเร็จรูป ชิ้นส่วนฝังตัวจะต้องถูกตั้งค่าตามการคำนวณแรงดึง

(II) การยึดด้วยสลักเกลียวทะลุผนัง

สำหรับชิ้นส่วนผนังสำเร็จรูปบางประเภท สามารถใช้สลักเกลียวแบบทะลุผนังเพื่อยึดได้ ในระหว่างการผลิตชิ้นส่วนสำเร็จรูป ควรสำรองรูที่ผนังไว้ และออกแบบมาตรการเสริมแรงที่เกี่ยวข้อง ณ ตำแหน่งนี้ ควรกำหนดเส้นผ่านศูนย์กลางของรูและตำแหน่งของสลักเกลียวแบบทะลุผนังอย่างเคร่งครัดตามข้อกำหนดการออกแบบ เพื่อให้มั่นใจถึงความน่าเชื่อถือของการยึด

(III) การยึดด้วยน็อตหรือสลักเกลียวฝัง

น็อตหรือสลักเกลียวฝังตัวเป็นอีกวิธีการยึดที่ใช้กันทั่วไป ข้อดีของวิธีนี้คือความสะดวกในการยกและสามารถเลือกวิธีการที่เหมาะสมได้ตามมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ในระหว่างการผลิตชิ้นส่วนสำเร็จรูป น็อตหรือสลักเกลียวฝังตัวจะถูกฝังไว้ภายในชิ้นส่วนล่วงหน้า เพื่อให้มั่นใจได้ถึงตำแหน่งที่แม่นยำ ในระหว่างการยก เครื่องมือยกพิเศษที่เชื่อมต่อกับอุปกรณ์ยกจะทำงานร่วมกับน็อตหรือสลักเกลียวฝังตัว เพื่อให้การยกชิ้นส่วนมีความมั่นคง

การจับคู่ข้อมูลส่วนประกอบกับประเภทจุดยึดต้องมีการประเมินอย่างเป็นระบบในห้าประเด็นต่อไปนี้:

1. ความสามารถในการรับน้ำหนักและปัจจัยด้านความปลอดภัย

* เส้นสีแดงแน่นอน: ภาระการทำงานที่กำหนดของระบบยึดจะต้องมากกว่าน้ำหนักของส่วนประกอบที่รองรับ

* ผลกระทบแบบไดนามิก: ปัจจัยแบบไดนามิกระหว่างการยก (โดยทั่วไปอยู่ที่ 1.5 ถึง 2.5 หรือสูงกว่า) จะต้องนำมาพิจารณาในการคำนวณภาระการออกแบบ

* ปัจจัยด้านความปลอดภัย: เลือกผลิตภัณฑ์ที่ได้รับการรับรองและมีค่าปัจจัยด้านความปลอดภัยสูง (โดยทั่วไป ≥4:1 หรือ 5:1) อย่าใช้ผลิตภัณฑ์ที่ไม่ได้มาตรฐานหรือสินค้าลอกเลียนแบบ

2. โหมดความล้มเหลว – คอนกรีตคือกุญแจสำคัญ

ระบบยึดที่ดีเยี่ยมได้รับการออกแบบมาเพื่อให้เหล็ก (แท่งยกหรือจุดยึด) สามารถรับน้ำหนักได้ก่อนคอนกรีตจะพังทลาย ซึ่งหมายความว่าในกรณีที่รับน้ำหนักเกิน คุณจะเห็น "คำเตือน" ว่าเหล็กเสียรูปและยืดตัว แทนที่จะเป็นคอนกรีตพังทลายแบบเปราะ ดังนั้นจึงจำเป็นต้องคำนวณหาค่าการพังทลายของคอนกรีตแบบกรวย

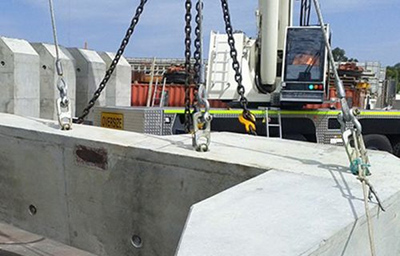

3. จำนวนและรูปแบบของจุดยก

* หลักการพื้นฐาน: ให้แน่ใจว่าการยกส่วนประกอบเป็นไปอย่างราบรื่นและการกระจายแรงที่สม่ำเสมอที่จุดยกแต่ละจุด

* ปริมาณ: ขึ้นอยู่กับน้ำหนักและรูปร่างของส่วนประกอบ โดยทั่วไปต้องใช้จุดยก 2, 4 หรือมากกว่า

* การจัดเรียง: เส้นที่เชื่อมจุดยกควรผ่านจุดศูนย์ถ่วงของส่วนประกอบ และโดยทั่วไปมุมระหว่างเส้นกับระนาบแนวนอน (มุมสลิง) ไม่ควรน้อยกว่า 60° ยิ่งมุมเล็ก แรงกดบนจุดยกก็จะยิ่งมากขึ้น

4. ความสะดวกในการติดตั้งและความสามารถในการทำซ้ำ:

* แบบใช้แล้วทิ้งเทียบกับแบบใช้ซ้ำได้: โดยทั่วไปแล้ว สมอแบบฝังจะใช้แล้วทิ้ง ในขณะที่เครื่องมือยกเฉพาะทางบางชนิดสามารถนำกลับมาใช้ซ้ำได้ ซึ่งต้องมีการวิเคราะห์ต้นทุนและผลประโยชน์

* ความเร็วในการติดตั้ง: ในโครงการขนาดใหญ่ การยึดอย่างรวดเร็วจะช่วยปรับปรุงประสิทธิภาพได้อย่างมาก

5. ผลกระทบระยะยาวต่อส่วนประกอบ:

* แบบเปิด: สามารถปิดฝาปลอกเกลียวภายในแบบฝังได้หลังจากยกขึ้น โดยไม่ส่งผลกระทบต่อความสวยงามของอาคาร ส่วนพุกแบบเปิดอาจต้องตัดในภายหลัง ซึ่งจะทำให้ขั้นตอนและต้นทุนเพิ่มขึ้น

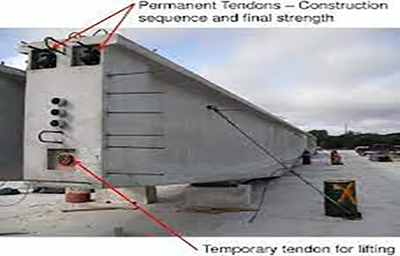

* ผลกระทบต่อประสิทธิภาพโครงสร้าง: การฝังสมอไม่ควรทำให้ส่วนที่สำคัญของส่วนประกอบอ่อนแอลงหรือขัดขวางเอ็นรับแรงดึงล่วงหน้า

การเลือกระบบยกและยึดสำหรับชิ้นส่วนคอนกรีตสำเร็จรูปที่มีน้ำหนักมากไม่ใช่เรื่องง่าย ๆ ที่จะเลือกแบบ "เลือกแบบไหนก็ได้ที่คิดว่าดีที่สุด" แต่เป็นกระบวนการตัดสินใจทางวิศวกรรมที่เข้มงวดและเป็นระบบ เราต้องเริ่มจากการพิจารณาคุณลักษณะของชิ้นส่วน ทำความเข้าใจหลักการของวิธีการยึดต่างๆ อย่างลึกซึ้ง และตัดสินใจอย่างครอบคลุมโดยยึดตามหลักการด้านความปลอดภัย ความประหยัด และประสิทธิภาพ

โปรดจำไว้ว่าระบบยกและยึดเป็นเสมือนเส้นชีวิตที่เชื่อมโยงระหว่าง "สิ่งคงที่" และ "สิ่งเคลื่อนที่" การลงทุนเพิ่มเติมในระบบนี้ถือเป็นการเพิ่มหลักประกันที่แข็งแกร่งที่สุดให้กับความก้าวหน้าอย่างราบรื่นของโครงการทั้งหมดและความปลอดภัยของทุกคนที่เกี่ยวข้อง
