ในกระบวนการผลิตคอนกรีตสำเร็จรูปแบบดั้งเดิม การยึดแบบหล่อคอนกรีตนั้นอาศัยการเชื่อม การใช้สลักเกลียว หรือแคลมป์กลมาเป็นเวลานาน วิธีการเหล่านี้ไม่เพียงแต่ใช้เวลานานและต้องใช้แรงงานมากเท่านั้น แต่ยังทำให้พื้นผิวของแม่พิมพ์เหล็กราคาแพงเสียหายอีกด้วย การมาถึงของแบบหล่อแม่เหล็กได้เปลี่ยนแปลงภาพลักษณ์นี้ไปอย่างสิ้นเชิง

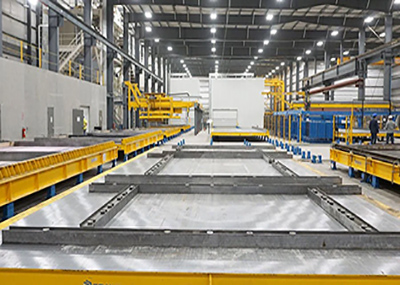

ระบบแบบหล่อแม่เหล็ก ระบบนี้ใช้แรงดึงดูดอันทรงพลังของแม่เหล็กถาวรนีโอไดเมียม-เหล็ก-โบรอน (NdFeB) โดยการออกแบบวงจรแม่เหล็กอย่างแม่นยำ ทำให้สามารถยึดแบบหล่อเข้ากับโต๊ะแม่พิมพ์เหล็กได้อย่างแน่นหนา ส่วนประกอบหลัก – แม่เหล็กสำหรับยึดแบบหล่อ หรือระบบแบบหล่อแม่เหล็ก – ได้กลายเป็นอุปกรณ์สำคัญในการเพิ่มประสิทธิภาพการผลิตในโรงงานผลิตชิ้นส่วนคอนกรีตสำเร็จรูปสมัยใหม่

ส่วนประกอบหลักและหลักการทำงานของแม่แบบแม่เหล็ก

1. กล่องแม่เหล็กสำหรับบานประตูหน้าต่าง——กล่องแม่เหล็กเป็นอุปกรณ์ยึดติดด้วยแม่เหล็กที่พบได้บ่อยที่สุด ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

หลักการทำงาน: เมื่อกดปุ่ม แกนแม่เหล็กและฐานแม่พิมพ์เหล็กจะสร้างวงจรแม่เหล็กปิด ทำให้เกิดแรงดึงดูดในแนวตั้ง (ตั้งแต่ 450 กก. ถึง 3100 กก. ขึ้นอยู่กับรุ่น) การใช้แท่งงัดพิเศษดึงปุ่มขึ้นจะทำลายวงจรแม่เหล็ก ทำให้สามารถเคลื่อนย้ายกล่องแม่เหล็กได้ง่าย

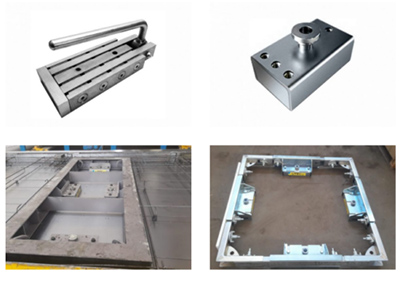

2. ระบบแบบหล่อด้านข้างแม่เหล็ก——สำหรับสายการผลิตแบบมาตรฐาน แบบหล่อด้านข้างแบบแม่เหล็กจะรวมกล่องแม่เหล็กไว้ภายในโปรไฟล์เหล็กรูปตัวยูหรือสี่เหลี่ยมผืนผ้า เพื่อสร้างแบบหล่อด้านข้างแบบแม่เหล็กแบบครบวงจร:

- แบบหล่อด้านข้างแม่เหล็ก U60 – เหมาะสำหรับการผลิตแผ่นพื้นคอมโพสิตและผนังสองชั้น กล่องแม่เหล็กจะฝังอยู่ในรางเหล็กและยึดติดกับแท่นหล่อด้วยแรงดึงดูดของแม่เหล็ก

- แบบหล่อด้านข้างปรับความสูงได้ – ปรับให้เข้ากับความหนาของชิ้นส่วนตั้งแต่ 60 มม. ถึง 400 มม. โดยการเปลี่ยนอะแดปเตอร์

- แบบหล่อผนังแม่เหล็กแบบแถบยาว – มีให้เลือกหลายความยาว ได้แก่ 1 เมตร, 2 เมตร, 3 เมตร หรือแม้แต่ 3.9 เมตร โดยมีแกนแม่เหล็ก 2-3 แกน เหมาะสำหรับงานหล่อผนังพื้นที่ขนาดใหญ่

ขั้นตอนการผลิตและการประมวลผลแม่แบบแม่เหล็กอย่างครบวงจร

ขั้นตอนที่หนึ่ง: การออกแบบวงจรแม่เหล็กและการเพิ่มประสิทธิภาพการจำลอง

จุดเด่นสำคัญของแม่แบบแม่เหล็กอยู่ที่ความแม่นยำในการออกแบบวงจรแม่เหล็ก ผู้ผลิตต้องทำการจำลองสนามแม่เหล็กโดยใช้ซอฟต์แวร์ระดับมืออาชีพ:

1. การสร้างแบบจำลองวงจรแม่เหล็ก – กำหนดขนาดแกน การจัดเรียงขั้ว ความหนาของเปลือกเหล็ก และการกระจายความหนาแน่นของฟลักซ์

2. การคำนวณแรงดึงดูด – คำนวณปริมาตรแกนกลางและทิศทางการเหนี่ยวนำแม่เหล็กที่ต้องการ โดยอิงจากแรงดึงดูดเป้าหมาย (เช่น 2100 กิโลกรัม)

3. การควบคุมการรั่วไหล – ปรับปรุงเปลือกเหล็กให้เหมาะสมเพื่อรวมสนามแม่เหล็กไว้ที่พื้นผิวการทำงานด้านล่างและลดการรั่วไหลด้านข้าง

4. ปัจจัยด้านความปลอดภัย – ออกแบบแรงดึงดูดให้มีค่าเป็น 2-3 เท่าของน้ำหนักบรรทุกจริง โดยคำนึงถึงแรงกระทำแบบไดนามิกจากแท่นสั่นสะเทือนด้วย

ขั้นตอนที่สอง: การผลิตชิ้นส่วนที่มีความแม่นยำสูงด้วยเครื่องจักร

(1) การเตรียมแกน NdFeB

- การเลือกวัสดุ – ให้ใช้นีโอไดเมียม-เหล็ก-โบรอนเผาผนึกเกรด N35–N52 ที่มีค่าการคงสภาพแม่เหล็ก 1.17–1.48 T และค่าความบังคับแม่เหล็ก ≥12 kOe

- กระบวนการตัด – การตัดด้วยลวดหรือการตัดด้วยล้อเพชรเพื่อให้ได้ความแม่นยำของขนาด ±0.05 มม.

- การสร้างสนามแม่เหล็ก – ทำให้แม่เหล็กอิ่มตัวตามแนวแกนโดยใช้เครื่องสร้างสนามแม่เหล็กแบบพัลส์ เพื่อสร้างสนามแม่เหล็กที่เสถียร

- การเคลือบผิว – การชุบนิกเกิล-ทองแดง-นิกเกิลสามชั้น หรือการเคลือบอีพ็อกซีเพื่อป้องกันการเกิดออกซิเดชันและการกัดกร่อน

(2) การผลิตบ้านเหล็ก

- วัสดุ – เหล็กกล้าคาร์บอน Q235 หรือเหล็กกล้าไร้สนิม 304 ซึ่งมีความสมดุลระหว่างความแข็งแรงและการป้องกันสนิม

- การตัดเฉือนด้วยเครื่อง CNC – การกัด การเจาะ และการตอกเกลียว โดยใช้เครื่องจักร CNC

- การออกแบบป้องกันสนามแม่เหล็ก – ความหนาของตัวเรือนโดยทั่วไปอยู่ที่ 8–12 มม. ซึ่งให้ทั้งความแข็งแรงทางโครงสร้างและการป้องกันสนามแม่เหล็กที่มีประสิทธิภาพ

- การเคลือบผิว – การทำให้เป็นสีดำ การชุบสังกะสี หรือการเคลือบสีฝุ่น เพื่อยืดอายุการใช้งาน

(3) การผลิตกลไกสวิตช์

- ชุดปุ่มกด – ทำจากสแตนเลสหรือพลาสติกวิศวกรรม โดยมีระยะการกดที่ออกแบบไว้ 8–12 มม.

- รางแกนแม่เหล็ก – ผลิตด้วยความแม่นยำสูงเพื่อให้เคลื่อนที่ได้อย่างราบรื่นโดยไม่ติดขัด

- กลไกการล็อก – ประกอบด้วยตัวหยุดเชิงกลเพื่อป้องกันการเสื่อมสภาพของสนามแม่เหล็กโดยไม่ตั้งใจเนื่องจากการสั่นสะเทือน

ขั้นตอนที่สาม: การประกอบระบบวงจรแม่เหล็ก

นี่คือขั้นตอนสำคัญในการผลิตแม่แบบแม่เหล็ก และต้องดำเนินการในห้องปฏิบัติการที่ปราศจากสนามแม่เหล็ก (ปราศจากสนามแม่เหล็กภายนอกที่รุนแรง):

1. การติดตั้งแกนแม่เหล็ก – ติดตั้งบล็อกแม่เหล็ก NdFeB ลงในรางเลื่อนตามขั้วที่ออกแบบไว้ การจัดเรียง (ขั้วเหมือนกันผลักกัน ขั้วต่างกันดึงดูดกัน) ต้องเป็นไปตามแบบที่กำหนดอย่างเคร่งครัด

2. การตรวจสอบวงจรแม่เหล็ก – ก่อนติดตั้งเปลือกนอก ให้ทดสอบเส้นโค้งการเปลี่ยนแปลงสนามแม่เหล็กในระหว่างการเลื่อนแกน เพื่อให้แน่ใจว่าการเปิด/ปิดเป็นไปอย่างราบรื่น

3. การหุ้มเปลือกนอก – ติดตั้งชุดแกนแม่เหล็กเข้าไปในเปลือกเหล็กและปิดผนึกด้วยสลักเกลียวหรือการเชื่อม

4. การทดสอบแรงแม่เหล็ก – วัดแรงดึงในแนวตั้งโดยใช้เครื่องวัดแรงมาตรฐาน ตัวอย่างเช่น กล่องแม่เหล็กหนัก 2100 กิโลกรัม ต้องมีแรงดึง ≥2100 kgf (ประมาณ 20.6 kN)

5. การตรวจสอบสวิตช์ – ทำการกดปุ่มติดต่อกันมากกว่า 50 ครั้ง เพื่อตรวจสอบการคืนตัวของปุ่มและความน่าเชื่อถือของการสลับวงจรแม่เหล็ก

ขั้นตอนที่สี่: การรวมอะแดปเตอร์และอุปกรณ์เสริม

ความยืดหยุ่นของแม่แบบแม่เหล็กสะท้อนให้เห็นได้จากระบบอะแดปเตอร์ที่ครบครัน:

- อะแดปเตอร์มุมเหล็ก – ใช้สำหรับเชื่อมต่อกับคิ้วขอบรูปตัว L บริเวณมุมต่างๆ

- ตัวเชื่อมต่อแบบหล่อไม้ – ยึดแบบหล่อไม้ด้วยสลักเกลียว เหมาะสำหรับชิ้นส่วนที่มีรูปทรงไม่สม่ำเสมอ

- แคลมป์เหล็กราง – ใช้สำหรับหนีบแม่พิมพ์ด้านข้างที่ทำจากเหล็กรางมาตรฐานได้อย่างรวดเร็ว

- สกรูปรับ – ปรับความสูงและระดับของแม่พิมพ์ด้านข้างได้อย่างละเอียดด้วยความแม่นยำ ±1 มม.

ขั้นตอนที่ห้า: การตรวจสอบคุณภาพและการรับรอง

แม่แบบแม่เหล็กแต่ละชุดจะต้องผ่านการทดสอบอย่างเข้มงวด:

ขั้นตอนที่หก: บรรจุภัณฑ์ป้องกันและการจัดส่ง

- บรรจุภัณฑ์ลดอำนาจแม่เหล็ก – ใช้กล่องเหล็กหรือวัสดุป้องกันสนามแม่เหล็กเพื่อป้องกันไม่ให้ผลิตภัณฑ์ดึงดูดเศษโลหะระหว่างการขนส่ง

- การระบุและการตรวจสอบย้อนกลับ – สลักหมายเลขรุ่น หมายเลขล็อต และอุณหภูมิการใช้งานสูงสุด (โดยปกติ ≤80 °C) ด้วยเลเซอร์

- อุปกรณ์เสริมที่รวมมาให้ – ทุกการจัดส่งจะมาพร้อมกับเหล็กงัดเฉพาะ คู่มือการใช้งาน และคู่มือการบำรุงรักษา

ข้อดีทางเทคนิคของแม่แบบแม่เหล็ก

1. การปฏิวัติประสิทธิภาพ – การติดตั้งเร็วกว่าการยึดด้วยสลักเกลียวแบบเดิมถึง 70% ช่วยลดเวลาในการผลิตแม่พิมพ์ได้อย่างมาก

2. การป้องกันโต๊ะแม่พิมพ์ – ไม่ต้องเชื่อม ไม่ต้องเจาะ – ช่วยยืดอายุการใช้งานของโต๊ะแม่พิมพ์เหล็กได้ 3-5 ปี

3. ความยืดหยุ่นและความอเนกประสงค์ – ระบบกล่องแม่เหล็กแบบเดียวกันนี้สามารถปรับใช้กับชิ้นส่วนที่มีขนาดและรูปทรงแตกต่างกันได้

4. รับประกันความแม่นยำ – การยึดด้วยแม่เหล็กแบบไร้รอยต่อช่วยให้ค่าเบี่ยงเบนของขนาดชิ้นส่วนอยู่ภายใน ±2 มม.

5. ความปลอดภัยและการรักษาสิ่งแวดล้อม – ขจัดควันและประกายไฟจากการเชื่อม ช่วยปรับปรุงสภาพแวดล้อมในโรงงานให้ดีขึ้น

จุดสำคัญในการบำรุงรักษาและความเข้าใจผิดที่พบบ่อย

การบำรุงรักษาประจำวัน

- การทำความสะอาด – หลังการใช้งานทุกครั้ง ให้ขจัดคราบคอนกรีตที่ตกค้างอยู่บนพื้นผิวแกนแม่เหล็กด้วยแปรงแห้ง ห้ามใช้น้ำหรือน้ำยาทำความสะอาด เพราะความชื้นจะทำให้แกนแม่เหล็กเป็นสนิมและทำลายคุณสมบัติแม่เหล็กอย่างถาวร

- การเก็บรักษา – เก็บในที่แห้งและมีอากาศถ่ายเทสะดวก ห่างจากสภาพแวดล้อมที่มีอุณหภูมิสูง (>80 °C) ซึ่งอาจทำให้ประสิทธิภาพของแม่เหล็กเสื่อมลงได้

- การตรวจสอบอย่างสม่ำเสมอ – ตรวจสอบแรงดึงดูดทุกเดือน หากแรงดึงดูดลดลงเกิน 15% ให้ส่งอุปกรณ์กลับโรงงานเพื่อทำการแม่เหล็กใหม่หรือเปลี่ยนแกนแม่เหล็ก

ความเข้าใจผิดทั่วไป

❌ ความเชื่อผิดๆ ข้อที่ 1: ยิ่งกล่องแม่เหล็กแรงสูง ยิ่งดี

✅ คำตอบที่ถูกต้อง: เลือกแบบจำลองที่เหมาะสมตามความสูงของชิ้นส่วนและวิธีการสั่นสะเทือน แรงที่มากเกินไปจะทำให้การจัดการยากลำบากและอาจทำให้แท่นแม่พิมพ์ที่บางเสียหายได้

❌ ความเชื่อผิดๆ ข้อที่ 2: กล่องแม่เหล็กสามารถใช้แทนการเชื่อมต่อแบบกลไกได้ทั้งหมด

✅ คำตอบที่ถูกต้อง: สำหรับชิ้นส่วนที่มีความสูงมาก (>3 เมตร) หรือสภาพแวดล้อมที่มีการสั่นสะเทือนรุนแรง ยังคงจำเป็นต้องมีการยึดตรึงทางกลบางอย่างอยู่

❌ ความเชื่อผิดๆ ข้อที่ 3: กล่องแม่เหล็กไม่ต้องบำรุงรักษาตลอดไป

✅ คำตอบที่ถูกต้อง: แม้ว่าแม่เหล็ก NdFeB จะมีอายุการใช้งานตามทฤษฎีหลายสิบปี แต่ชิ้นส่วนทางกล (ปุ่มกด สปริง) ก็ยังต้องการการหล่อลื่นและการบำรุงรักษาอย่างสม่ำเสมอ

ในที่สุด การปรากฏตัวของแบบหล่อคอนกรีตสำเร็จรูปแม่เหล็กถือเป็นนวัตกรรมสำคัญในการพัฒนาอุตสาหกรรมการก่อสร้าง ซึ่งเป็นการเปลี่ยนแปลงที่แท้จริงจากการเชื่อมโลหะไปสู่ระบบแม่เหล็ก ตั้งแต่การออกแบบวงจรแม่เหล็กที่แม่นยำและกระบวนการประกอบที่เข้มงวด ไปจนถึงการใช้งานที่สะดวกสบายในสถานที่ก่อสร้าง ทุกขั้นตอนสะท้อนให้เห็นถึงความคิดที่แม่นยำของการผลิตสมัยใหม่

เมื่อกล่องแม่เหล็กยึดติดกับโต๊ะแม่พิมพ์เหล็กอย่างแน่นหนา มันไม่ได้แค่เพียงยึดแบบหล่อด้านข้างไว้เท่านั้น แต่ยังช่วยรักษาคุณค่าหลักของการก่อสร้างแบบอุตสาหกรรม ได้แก่ ประสิทธิภาพ ความแม่นยำ การใช้งานที่ไม่ก่อให้เกิดความเสียหาย และการนำกลับมาใช้ใหม่ได้ เบื้องหลังการกระทำที่ดูเหมือนง่ายๆ อย่างการ "กดและงัด" นั้น คือการผสมผสานที่ลงตัวระหว่างวิทยาศาสตร์วัสดุ วิศวกรรมแม่เหล็ก และความเป็นเลิศด้านการผลิต
